Smart DC Brushless Motor SQ75

Smart Power - DC Brushless Motor Scorri per continuare
dc mind
Scopri il motore brushless più potente di Crouzet SQ75 DCmind Brushless La precisione e l’efficienza di cui hai bisogno - la facilità di utilizzo che desideri
Tensione (V)

9 - 75Applicata: 24/32/48

Potenza (W)

310 - 600

Coppia (mNm)

1 000 - 1 900

Velocità (rpm)

1 - 5 000

Frontale: 75 mm
Encoder magnetico integrato: 4096 ppr
Classificazione: IP67* & IP69*
+I nostri motori SQ75 sono dotati di CANopen integrato
* Ad eccezione del lato frontale di fuoriuscita dell'albero

Guarda il video

Facilità di installazione e setup

Sei padrone della tua applicazione, la rendiamo semplice per te
Avvia facilmente il tuo motore con un cavo USB standard e un PC

Protezione in caso di inversione di polarità

Configura rapidamente la tua applicazione con il software GRATUITO DCmind soft + CANopen*
  • - Definisci semplicemente i profili di movimento (velocità, coppia, posizione)
  • - Utilizza i programmi applicativi preinstallati per testare la tua configurazione
  • - Disegna curve, modifica report relativi alle prestazioni, metti a punto loop di regolazione, ... e molto altro

    • Verifica costantemente le condizioni del motore utilizzando il LED presente sulla faccia anteriore

    *Sistemi Operativi: Windows 7, 8 e 10.

    Scarica il software e provalo oggi stesso!

Comunicazione
e Diagnosi

SQ75: nel cuore della tua rete, ma in controllo localmente
Interfaccia CANopen come da CiA 301 (certificato) e CiA 402 per l'uso come slave in un dispositivo nuovo o esistente

Doppia comunicazione USB e CAN per l'esecuzione di setup e diagnosi a livello locale

Raccogli dati per il feedback e implementa misure di manutenzione preventiva

Protezione
& sicurezza

Ti aiutiamo a proteggere le tue applicazioni e i tuoi dipendenti
L'SQ75 opera con una tensione d'ingresso fino a 75 V o in caso di tensione rigenerata a causa di un elevato livello di freno inerziale

Il modulo di scarico dell'energia protegge il motore durante fasi di elevata accelerazione e decelerazione, impiegando un modulo regolatore di corrente attivato da software (resistore esterno standard aggiunto dal cliente)

Gestione arresto di emergenza tramite 2 ingressi Safe Torque Off (STO)

Isolamento galvanico del bus CAN per impedire che il segnale di controllo interferisca con la rete CAN
Impermeabile
&
A prova di polvere
Per applicazioni gravose
Livelli di protezione IP67 e IP69*

In base alla norma IEC 60529, il motore standard SQ75 è perfetto per l’uso in ambienti difficili, in cui intrusioni di acqua e polvere sono all’ordine del giorno, come ad esempio nel caso delle attrezzature per i settori agricolo, della difesa, alimentare e delle bevande.

* Ad eccezione del lato frontale di fuoriuscita dell'albero

Pronto
per un funzionamento a batteria

12 o 24 V alimentazione con batteria - nessun problema!
Le prestazioni dell'SQ75 iniziano a partire da appena 9V:
perfetto per applicazioni funzionanti a batteria quali robotica di servizio con un voltaggio di 12V!

Struttura del prodotto

Offerta standard SQ75

Famiglia P/N:
Tensione applicata
Tensione nominale
Coppia nominale
Velocità nominale
Alimentazione di picco
Coppia di picco
CANopen integrato
Avvia test:
80350
24 V
310 W
1.0 Nm
3000 rpm
600 W
2.5 Nm

ok

Scarica scheda
3D 2D
80360
32 V
400 W
1.3 Nm
2960 rpm
900 W
4 Nm

ok

Scarica scheda
3D 2D
80370
48 V
600 W
1.9 Nm
3130 rpm
1400 W
6 Nm

ok

Scarica scheda
3D 2D
ULTERIORE DOCUMENTAZIONE Informazioni specifiche sono disponibili nella nostra libreria SODA: kit di base e codici cavo nelle nostre schede dati, informazioni su connettori e cavi nel nostro manuale per l'uso del prodotto, nota relativa al kit di base e molto altro.
Più DATI
Se stai cercando un intervallo di alimentazione più basso ma desideri mantenere un’elevata precisione e facilità di utilizzo, dai un’occhiata alla nostra
Famiglia SQ57 oppure la gamma DCmind Brushless completa

UNA VASTA GAMMA DI
POSSIBILI COMBINAZIONI!

1Scegli il motore

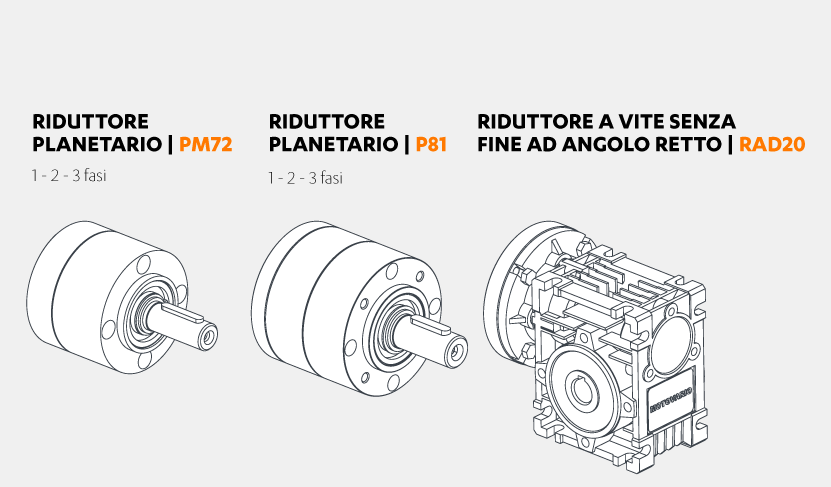

2Scegli il ridutorre
Avete un progetto?

Offerta SQ75 | Design Lab

Con oltre 90 anni di esperienza nell’ambito della meccanica di precisione dei motori, Crouzet può fornire la soluzione giusta per le tue esigenze. Se stai cercando un partner solido, esperto e affidabile nel controllo del movimento, il team DesignLAB di Crouzet è pronto ad aiutarti. Contatta i nostri tecnici oggi stesso e saremo lieti di discutere di tutte le tue esigenze specifiche.

Chiamaci!

Adattamenti comuni:

  • Altre combinazioni/tipi/rapporti di cambio
  • Adattamento della scheda elettronica (I/O e comunicazione)​
  • Sensore effetto Hall su scheda
  • Cavi di lunghezze diverse e altri connettori
  • Albero e flangia specifici
  • Resistenza alle vibrazioni >5g

Per comprendere la nostra OFFERTA DI MOTORI BRUSHLESS DCMIND

Famiglia SQ57
Famiglia SQ57
Famiglia SQ75
* Ad eccezione del lato frontale di fuoriuscita dell'albero
Famiglia SQ75

Applicazioni comuni dell'SQ75

Access Control
Controllo degli accessi
Wrapping Machines
Macchine confezionatrici
Conveyor Belts
Nastri trasportatori
Peristaltic Pump
Pompe peristaltiche
Intralogistics
Intralogistica
Robot per servizi industriali
Agbot (robot agricoli)
Robotica nel settore della Difesa
