Smart DC Brushless Motor SQ75

Découvrez le moteur Brushless le plus puissant de la gamme Crouzet SQ75 DCmind Brushless Précision, performance et simplicité d'utilisation

Tension d'alimentation (V)

9 - 75Tensions nominales de référence : 24/32/48

Puissance (W)

310 - 600

Couple (mNm)

1 000 - 1 900

Vitesse (rpm)

1 - 5 000

Face avant : 75 mm

Codeur magnétique intégré : 4096 ppt

Protection : IP67^* & IP69^*

+Interface CANopen intégrée aux moteurs SQ75

^* Sauf face avant et axe

Voir la vidéo

Paramétrage et programmation simplifiés

Restez maître de votre application en toute simplicité

Démarrage facile de votre moteur avec un simple câble USB et un PC

Protection contre l'inversion de polarité en cas d'erreur de câblage

Configuration rapide de votre application grâce au logiciel GRATUIT DCmind soft + CANopen *

- Simulation simplifiée de profils de mouvement du moteur (vitesse, couple, position)
- Utilisation des programmes applicatifs préchargés pour tester votre application
- Edition de courbes, de rapports de performance et de "boucles de régulations"

Vérification permanente de l'état

*Systèmes d'exploitation :

Téléchargez le logiciel et essayez-le maintenant !

Communication
et Diagnostic

SQ75 : performant au cœur de votre réseau mais aussi en toute autonomie

Interface CANopen esclave suivant CiA 301 (certifiée) et CiA 402 pour une utilisation dans un équipement neuf ou existant

Double communication USB et CAN pour un paramétrage et un diagnostic en local facilités même quand le moteur est installé en réseau

Remontée de données d'usage pour la mise en place de fonctionnalités de maintenance préventive

Protection
& Sécurité

Protection de votre application et de vos opérateurs

Le SQ75 fonctionne avec une tension d'alimentation allant jusqu'à 75 V, y compris en cas de réjection d'énergie causé par un freinage inertiel élevé

Le module de réjection d'énergie gérable par logiciel protège le moteur pendant les phases d'accélération et de décélération élevées (à l'aide d'une résistance de ballast externe standard ajoutée par l'utilisateur)

Les 2 entrées Safe Torque Off (STO) offre la possibilité de gérer les arrêts d'urgence

L'isolation galvanique du bus CAN permet d'éviter que le signal de commande n'interfère avec le réseau CAN

Résistant à l'eau

Résistant à la poussière

Pour les applications exigeantes

Indices de protection : IP67* & IP69^*

Les moteurs standard SQ75 sont protégés IP67* & IP69* selon la norme CEI 60259. Ils sont donc parfaitement adaptés à une utilisation dans les environnements sévères dans lesquels la poussière et l'eau sont présents, tels que l'agriculture, la défense, l'industrie agro-alimentaire...

^* Sauf face avant et axe

Prêt à fonctionner
sur batterie

Les applications sur batterie ne sont pas un problème

Le SQ75 fonctionne parfaitement à basse tension, dès 9 V:
idéal pour les applications sur batterie en 12 V ou 24 V comme par exemple les AGV, la robotique de service…

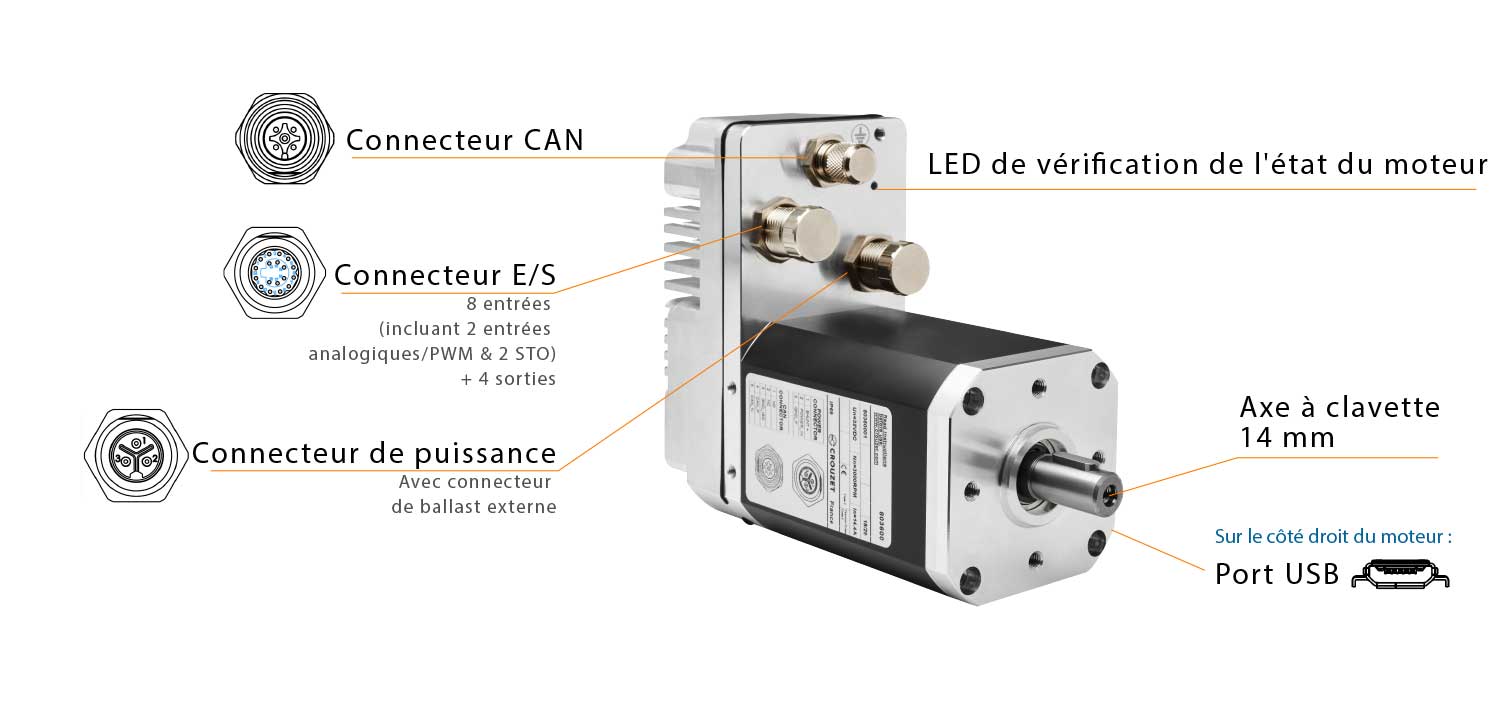

Structure du produit

Offre standard SQ75

80350

24 V

310 W

1.0 Nm

3000 rpm

600 W

2.5 Nm

80360

32 V

400 W

1.3 Nm

2960 rpm

900 W

4 Nm

80370

48 V

600 W

1.9 Nm

3130 rpm

1400 W

6 Nm

PLUS D'INFORMATIONS Des informations spécifiques sont disponibles dans notre bibliothèque SODA : Kit de démarrage et références des câbles dans nos fiches techniques, informations sur les connecteurs et câbles dans notre manuel d'utilisation du produit, notice de kit de démarrage et bien plus encore.

Plus de données

Si vous recherchez une gamme de puissance inférieure tout en conservant une grande précision et une grande facilité d'utilisation, découvrez
Famille SQ57 ou la gamme complète DCmind Brushless

DES COMBINAISONS MULTIPLES !

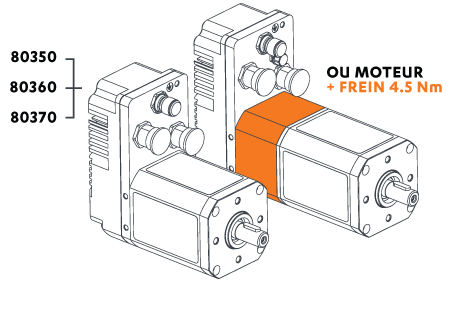

1Choisir le moteur

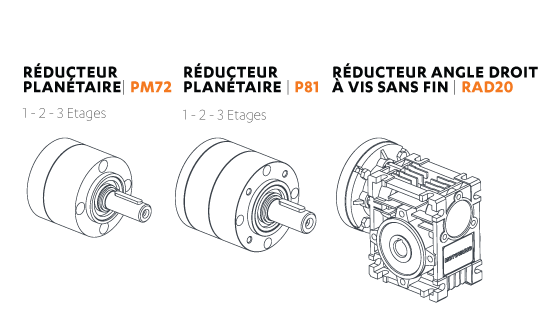

2Choisir le réducteur

Vous avez un projet ?

Offre SQ75 | Design Lab

Forte de plus de 90 ans d'expérience dans la fabrication de moteurs de précision, Crouzet a la solution qui vous convient. Si vous recherchez un partenaire fiable, expérimenté et digne de confiance, l'équipe DesignLAB de Crouzet est prête à vous aider. Contactez dès maintenant nos ingénieurs et nous serons heureux de discuter de vos besoins spécifiques.

Contactez-nous

Adaptations possibles :

Autres combinaisons de motoréducteurs, types et rapport de réduction de réducteurs
Adaptation de cartes électroniques (E/S & communication)
Carte effets Hall
Autres longueurs de câbles, autres connecteurs
Axe et plaques d'adaptation spécifiques
Résistance aux vibrations > 5 g

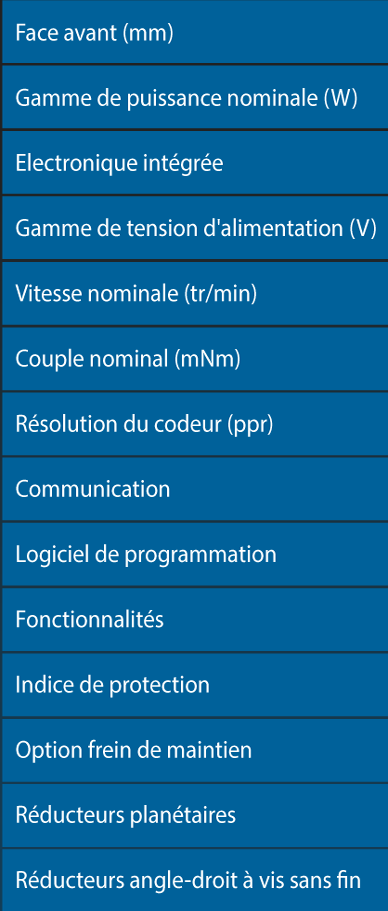

Comprendre la gamme MOTEURS DCmind BRUSHLESS

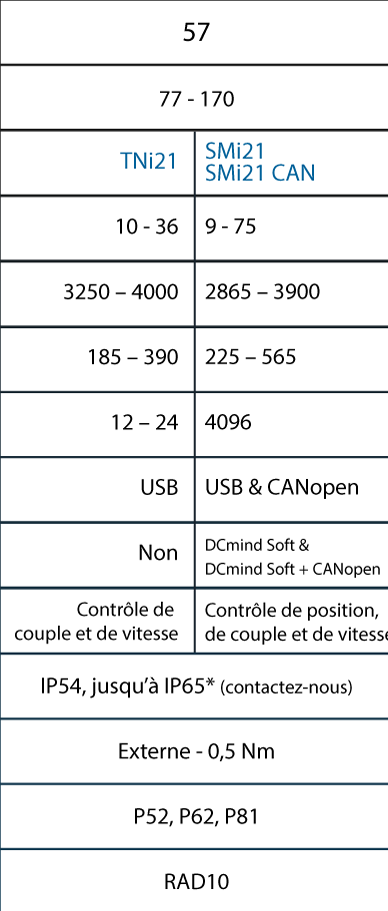

Famille SQ57

^*Sauf face avant et axe

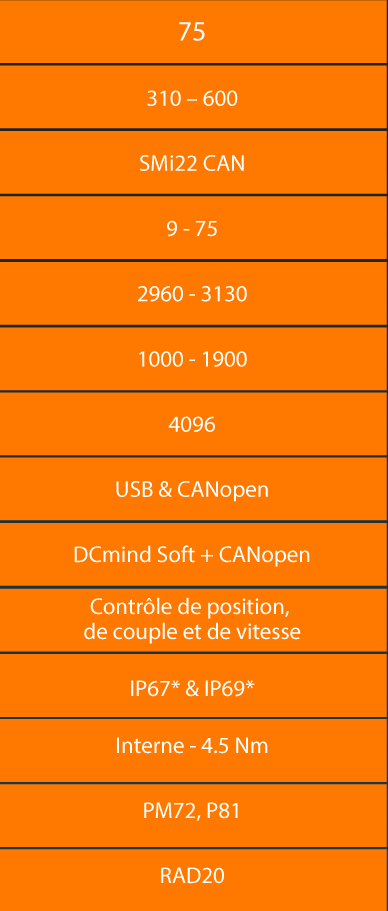

Famille SQ75

Applications types

Contrôle d'accès

Machines d'emballage

Convoyeurs

Pompes péristaltiques

Intralogistique

Robots de service industriels

Robots agricoles

Robotique de défense

Distributeurs
