Smart DC Brushless Motor SQ75

Descubra el motor DC Brushless más potente de Crouzet SQ75 DCmind Brushless La precisión y eficiencia que necesita, con la facilidad de uso que desea

Voltaje (V)

9 - 75Aplicado: 24/32/48

Potencia (W)

310 - 600

Par (mNm)

1 000 - 1 900

Velocidad (rpm)

1 - 5 000

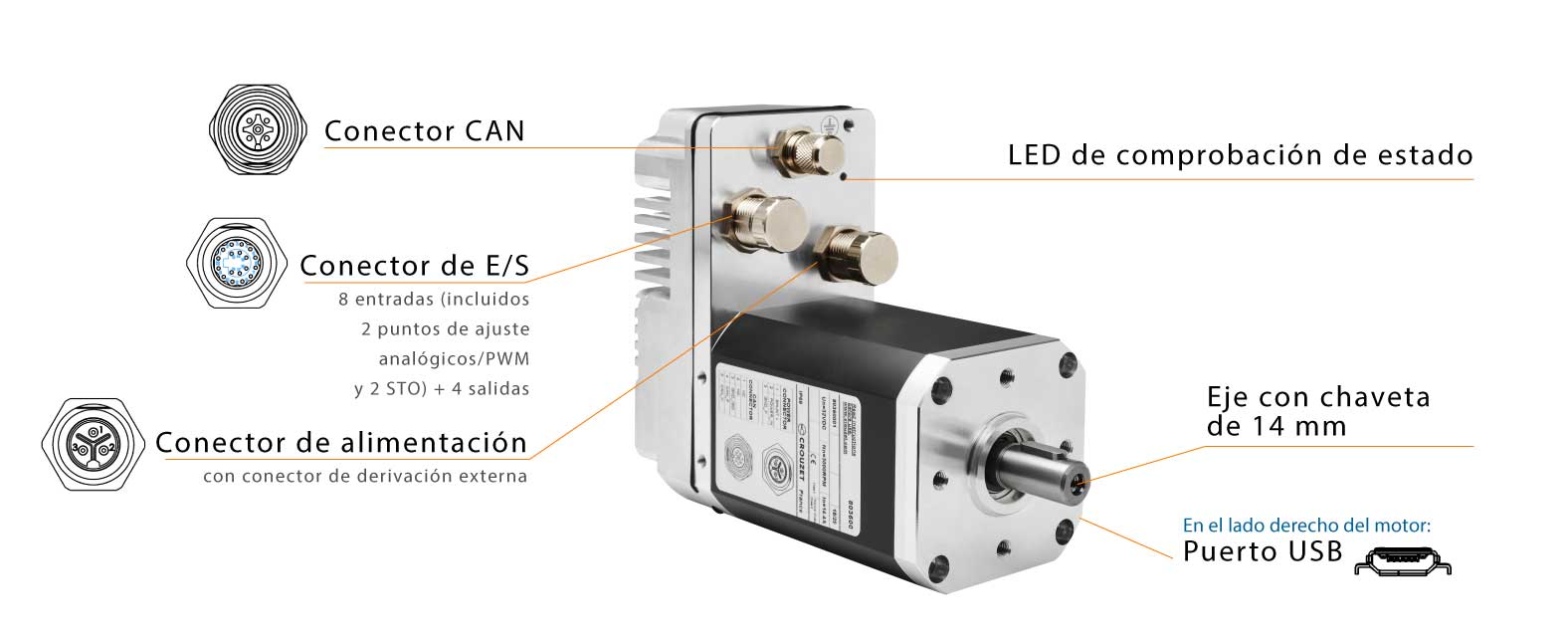

Cara frontal: 75 mm

Encoder magnético integrado: 4096 ppr

Grado de protección: IP67^* e IP69^*

+Nuestros motores SQ75 tienen CANopen integrado

^* Excepto la cara frontal y el eje

Ver el vídeo

Fácil instalación
y configuración

Usted manda en su aplicación y nosotros se lo ponemos fácil.

Arranque su motor fácilmente con un cable USB estándar y un PC

Le protegemos contra la polaridad incorrecta en caso de errores de conexión y cableado

Configure rápidamente su aplicación con el software GRATUITO DCmind soft + CANopen*

- Defina fácilmente los parámetros de movimiento (velocidad, par, posición, etc.)
- Utilice los programas de aplicación precargados para probar su configuración
- Dibuje curvas, edite informes de rendimiento, ajuste los bucles de regulación y más

Compruebe constantemente el estado del motor

*Sistemas operativos:

¡Descarga el software ahora y pruébelo!

Comunicación
y diagnóstico

SQ75: en el corazón de su red, pero con capacidades en local

Interfaz CANopen según CiA 301 (certificada) y CiA 402 para su uso como esclavo en equipos nuevos o existentes

Comunicación dual USB y CAN para la configuración y el diagnóstico locales

Obtenga información de retroalimentación e implemente funciones de mantenimiento preventivo

Seguridad
y protección

Le ayudamos a proteger su aplicación y a las personas

El SQ75 trabaja con un voltaje de entrada de hasta 75 V o en caso de voltaje regenerado debido al alto nivel de freno inercial

El módulo de rechazo de energía protege el motor durante las fases de alta aceleración y desaceleración, utilizando un módulo de balasto por software (estándar de resistencia externa agregado por el cliente)

Gestión de parada de emergencia a través de 2 entradas Safe Torque Off (STO)

Aislamiento galvánico del bus CAN para evitar que la señal de control interfiera con la red CAN

Aguaprueba

Polvoprueba

Para aplicaciones exigentes

Niveles de protección IP67 e IP69^*

Según la norma IEC 60529, el motor estándar SQ75 es ideal para su uso tanto en ambientes hostiles (donde se necesita una protección eficaz contra el polvo y el agua) como en equipos de agricultura, defensa o alimentación y bebidas, por ejemplo.

^* Excepto la cara frontal y el eje

Listo
para operar con batería

12 ¿Baterías de 12 o 24 V? ¡No importa!

El rendimiento del SQ75 parte desde apenas 9 V:
¡perfecto para aplicaciones que funcionan con baterías, como servicios de robótica con tensiones de 12 V!

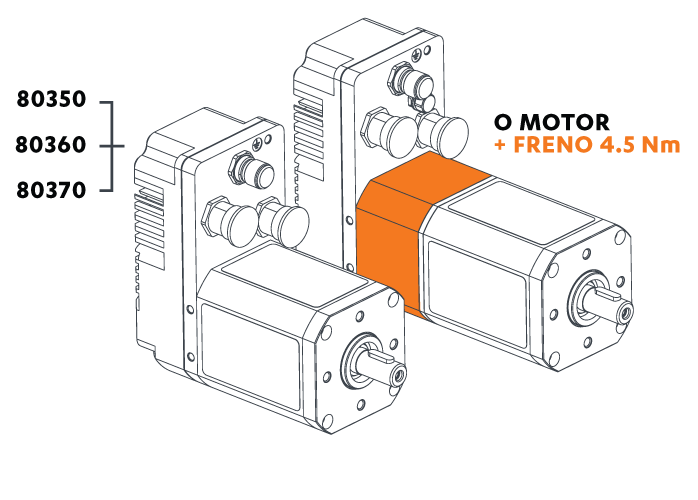

Estructura del producto

Oferta SQ75 estándar

80350

24 V

310 W

1.0 Nm

3000 rpm

600 W

2.5 Nm

80360

32 V

400 W

1.3 Nm

2960 rpm

900 W

4 Nm

80370

48 V

600 W

1.9 Nm

3130 rpm

1400 W

6 Nm

MÁS DOCUMENTACIÓN Encontrará información específica en nuestra biblioteca SODA: El kit de inicio y los números de cable en nuestras hojas de referencia, la información de conectores y cables en el manual del usuario del producto, la nota del kit de inicio y mucho más.

Más DATA

Si está buscando un menor rango de potencia sin perder la alta precisión y una gran facilidad de uso, eche un vistazo a nuestra
Familia SQ57 o La oferta completa DCmind Brushless.

¡UNA AMPLIA OFERTA DE
POSIBLES COMBINACIONES!

1Elija el motor

2Elija el reductor

¿Tiene un proyecto?

Oferta SQ75 | Design Lab

Crouzet puede proporcionarle la solución más adecuada gracias a sus más de 90 años de experiencia en ingeniería de motores de precisión. Si está buscando un socio fiable, experimentado y leal en el campo del control de movimiento, el equipo DesignLAB de Crouzet está listo para ayudarle. Póngase en contacto con nuestros ingenieros cuanto antes y estaremos encantados de atender sus necesidades concretas.

¡Póngase en contacto!

Adaptaciones comunes:

Otras combinaciones/tipos/relaciones de engranajes
Adaptación al tablero electrónico (E/S y comunicaciones)
Placa de efecto Hall
Otras longitudes de cables y conectores
Eje y brida específicos
Resistencia a vibraciones > 5 g

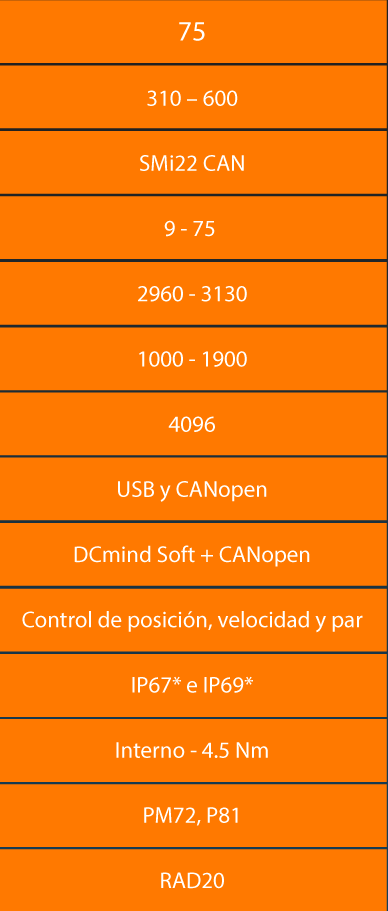

Comprender nuestraOFERTA DE MOTORES DC Brushless DCmind

Familia SQ57

^*Excepto la cara frontal y el eje

Familia SQ75

Aplicaciones comunes del SQ75

Control de acceso

Máquinas de embalaje

Cintas transportadoras

Bombas peristálticas

Intralogística

Robots de servicio industrial

Agbots

Robótica de defensa
